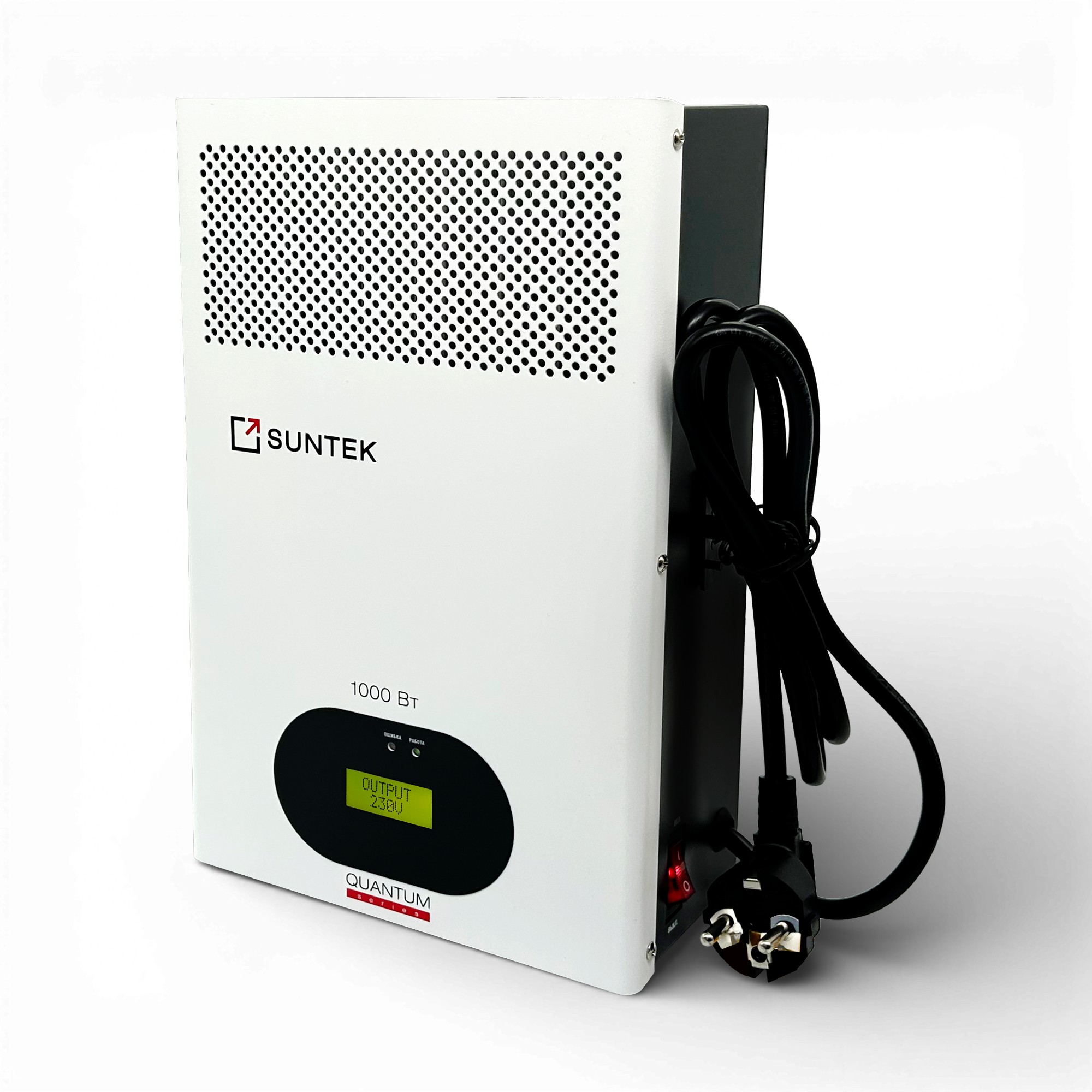

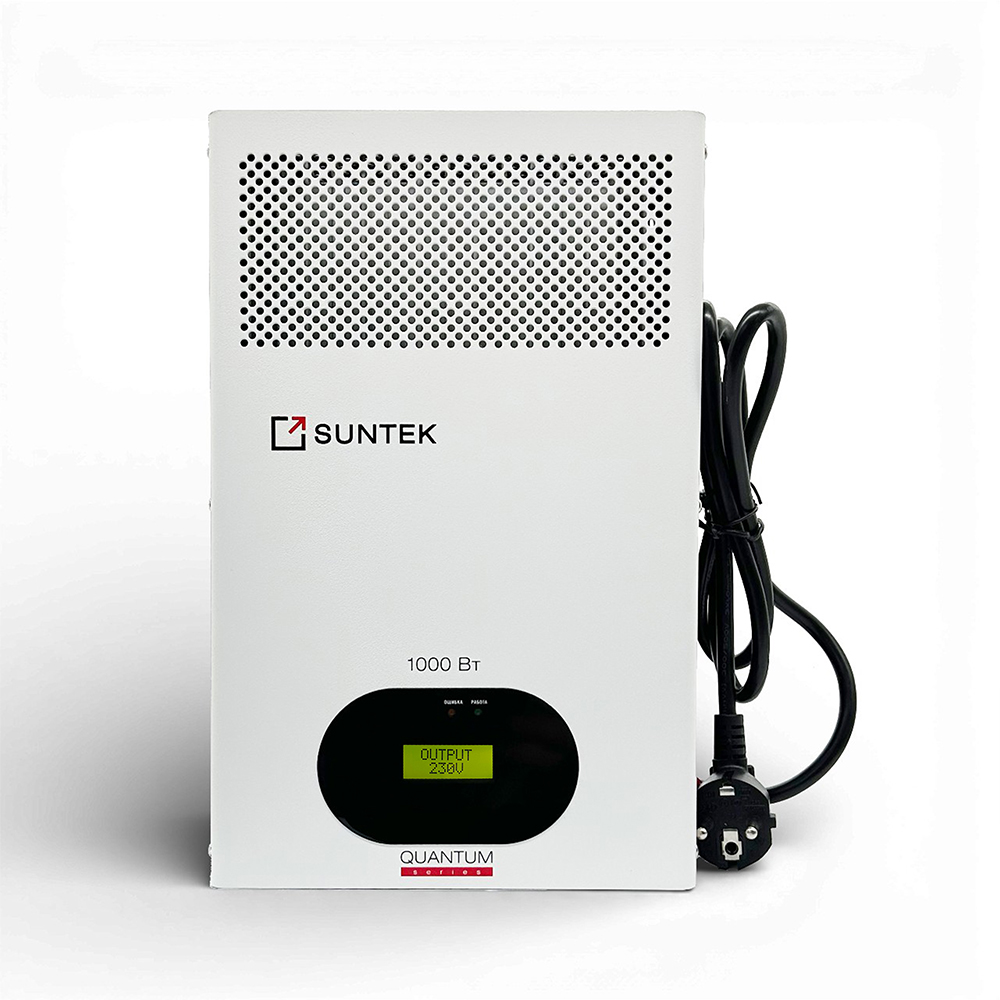

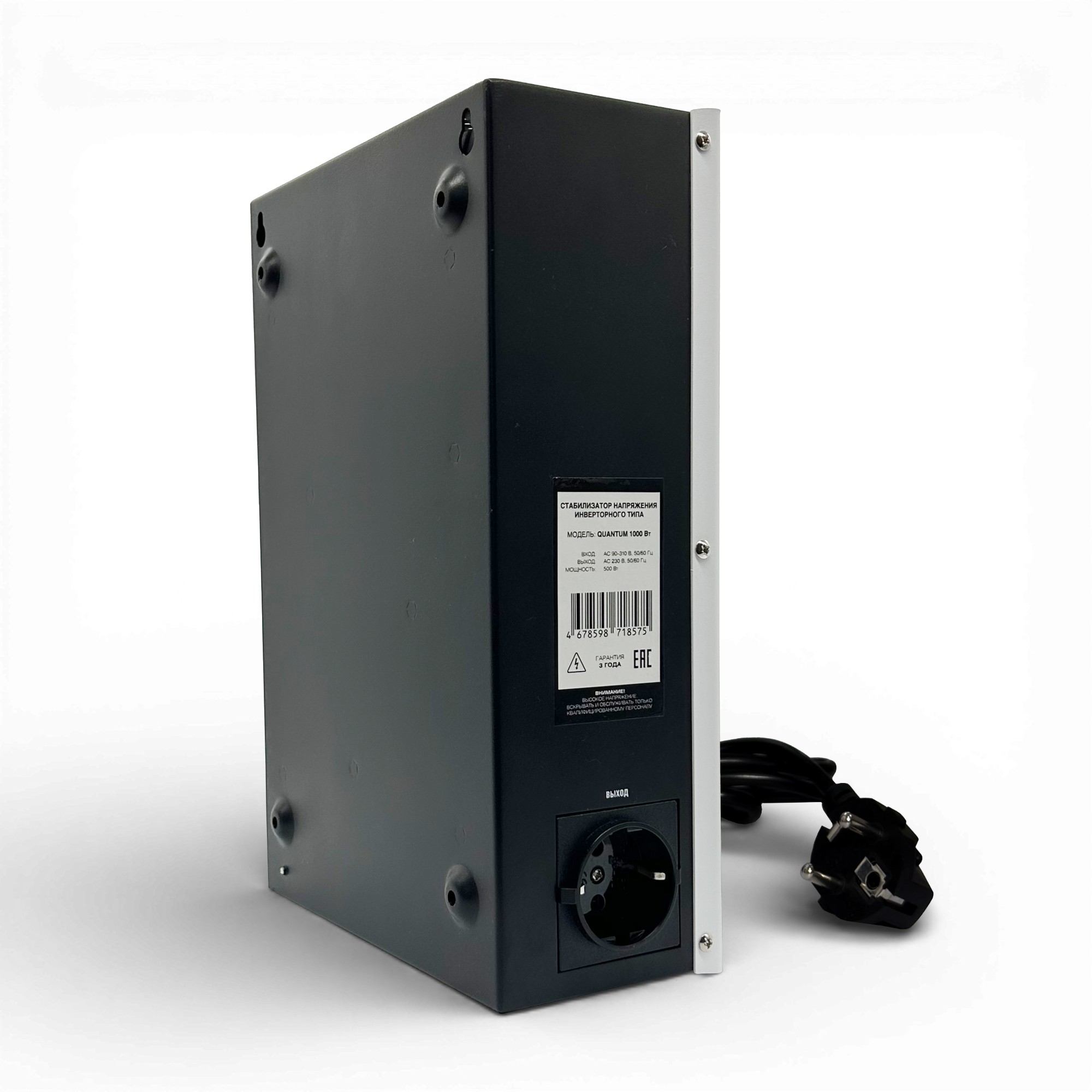

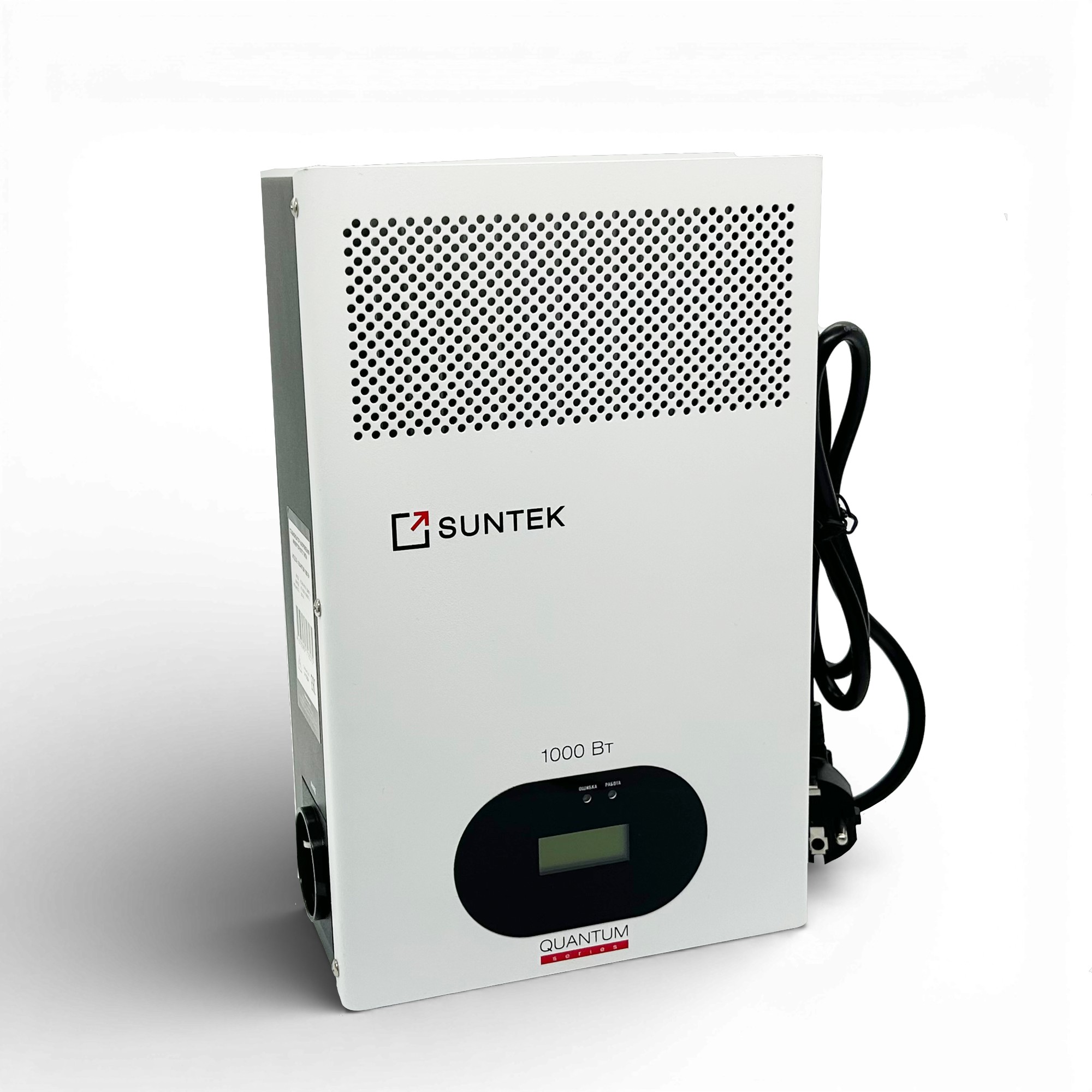

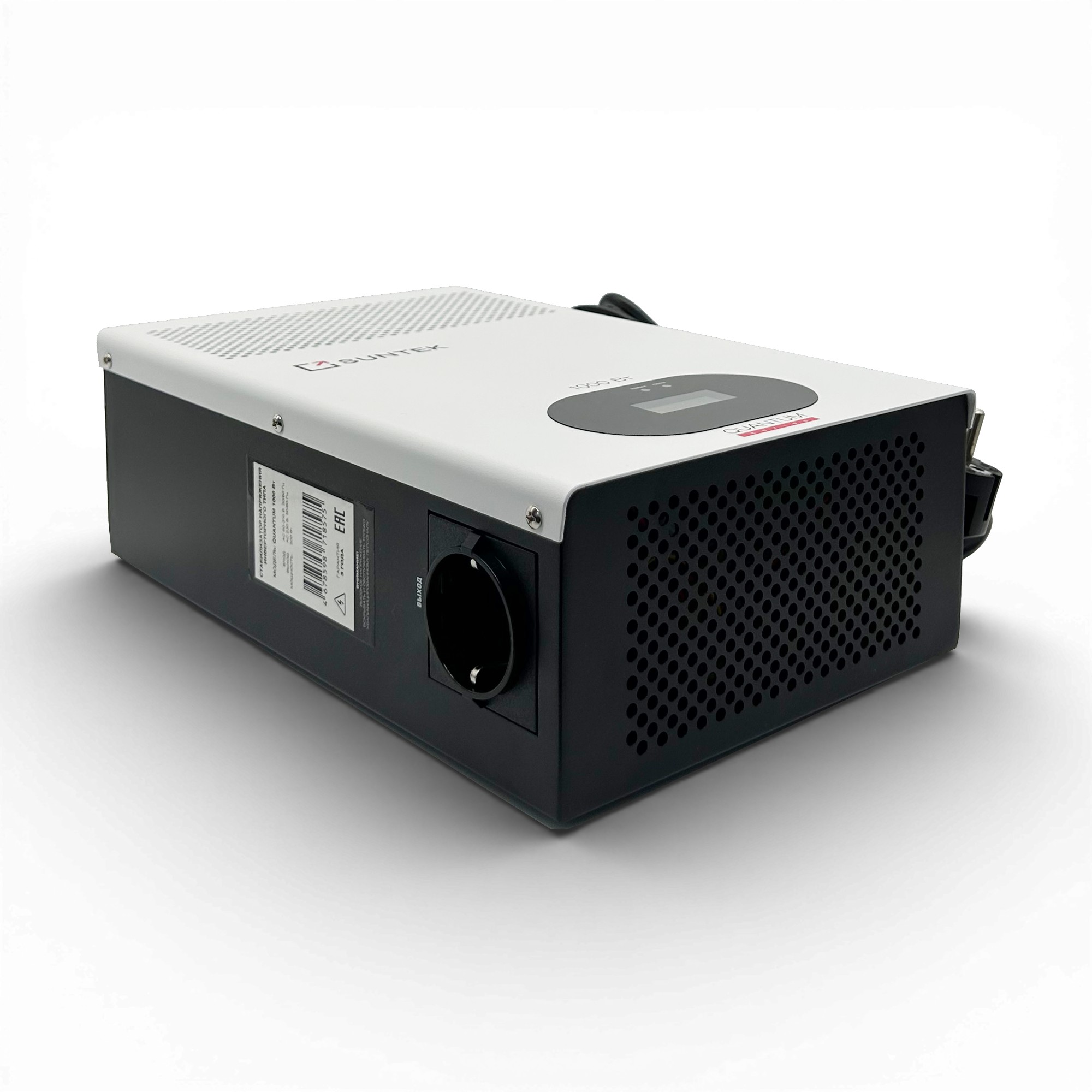

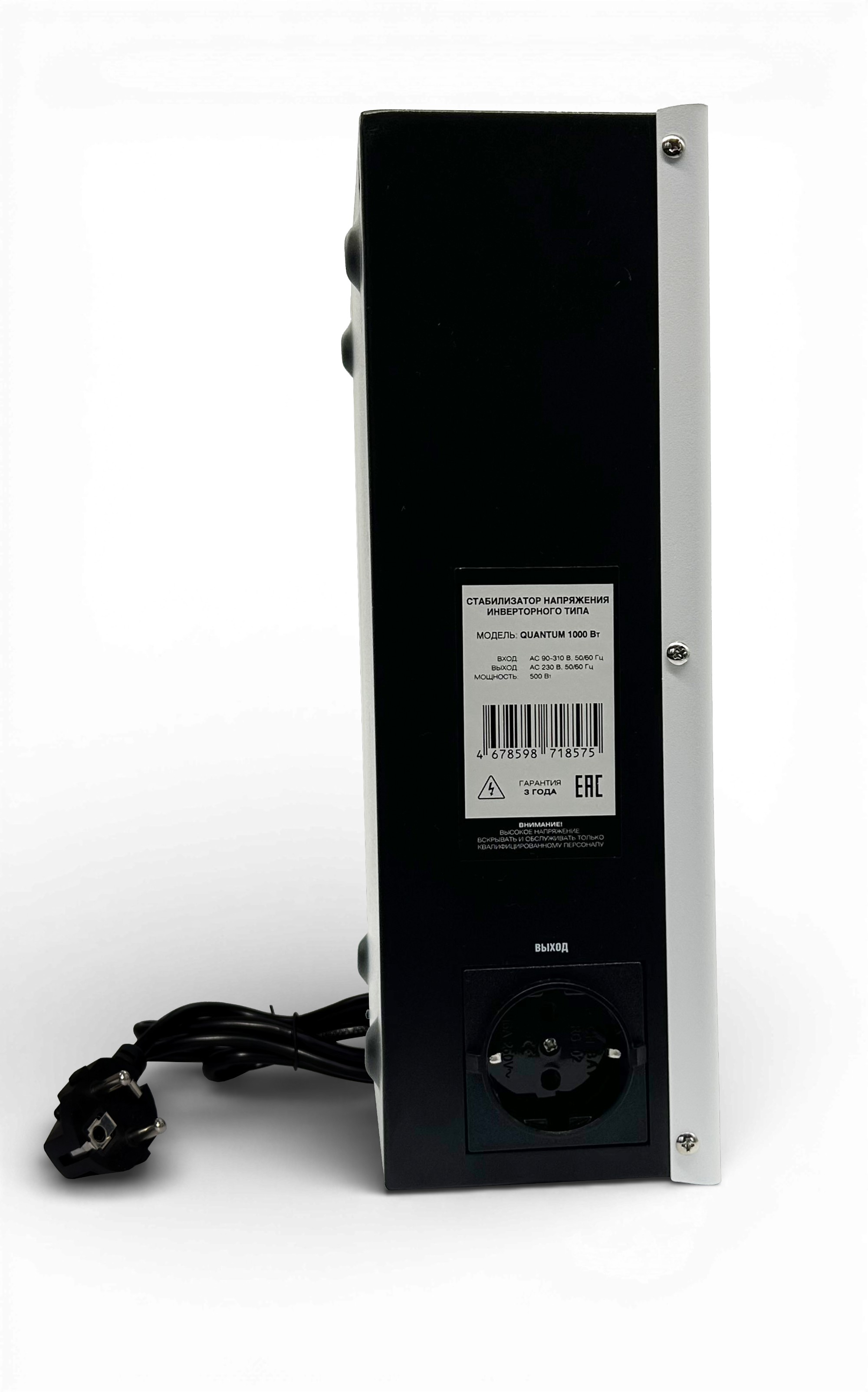

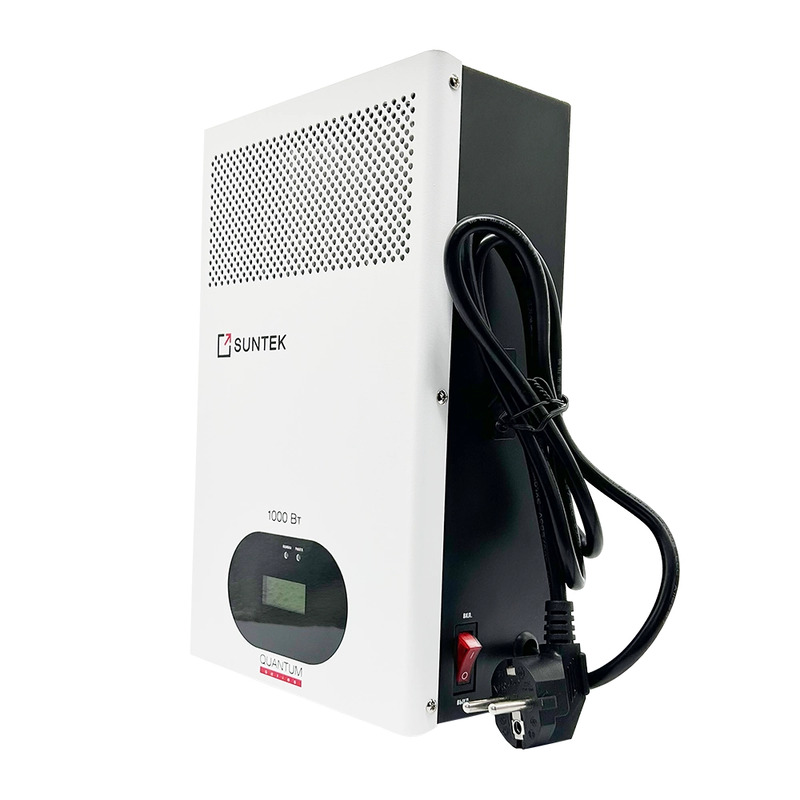

SUNTEK QUANTUM 1000 ВА — однофазный инверторный стабилизатор напряжения с двойным преобразованием, предназначенный для питания чувствительного оборудования в сетях с нестабильными параметрами. Устройство рассчитано на непрерывную эксплуатацию и спроектировано с приоритетом защиты подключённого оборудования.
Стабилизатор не использует механические элементы регулирования и не применяет автоматический байпас с прямой подачей сетевого напряжения на нагрузку.
Принцип работы
Работа стабилизатора основана на схеме двойного преобразования:
входное переменное напряжение преобразуется в постоянное;
далее формируется новое выходное переменное напряжение с заданными параметрами.
Благодаря этому:
выходное напряжение не зависит напрямую от входного;
отсутствуют ступенчатые переключения;
время реакции на изменения сети равно нулю.
Регулирование и защита
Регулирование осуществляется полностью электронно, без реле и сервоприводов.
При перегрузке, выходе параметров за допустимые пределы или внутренней неисправности стабилизатор не передаёт сетевое напряжение на нагрузку, а выполняет защитное отключение.
Технические характеристики
-
Номинальная мощность: 1000 ВА
-
Максимальная активная нагрузка: до 1000 Вт
-
Максимальный входной ток: ≈ 4,8 А
-
Номинальное входное напряжение: 230 (220) В
-
Рабочий диапазон входного напряжения: 90–310 В
-
Номинальное выходное напряжение: 230 В
-
Точность стабилизации: ±2%
-
Частота сети: 50 / 60 Гц
-
Форма выходного напряжения: синусоидальная
-
Время реакции на изменение входного напряжения: 0 мс
-
Коэффициент мощности: 0,98
-
Тип стабилизации: инверторный, двойное преобразование
-
Механические элементы регулирования: отсутствуют
-
Автоматический байпас: отсутствует
-
Охлаждение: естественное
-
Уровень шума: до 10 дБ (без движущихся элементов)
-
КПД: до 98%
-
Размеры: 295x188x95 мм
-
Вес: 2 кг
График зависимости мощности инверторного стабилизатора напряжения SUNTEK QUANTUM от входного напряжения:
Защиты
-от пониженного и повышенного напряжения (с автоматическим включением при возврате напряжения в рабочий диапазон);
-от перегрузки (с автоматическим включением при снижении нагрузки до номинальной);
-от короткого замыкания (автоматическое срабатывание внутренней системы защиты и предохранителя, если пик перенапряжений вышел за рамки технических параметров стабилизатора напряжения);
-от импульсных перенапряжений (автоматическое срабатывание системы защиты при превышении допустимых параметров);
-тепловая защита (с автоматическим восстановлением при нормализации температуры).
Эксплуатационные параметры
-
Режим работы: непрерывный, 24/7
-
Диапазон рабочих температур: –5…+45 °C
-
Степень защиты корпуса: IP20
-
Способ установки: настенный / напольный
Табло индикации стабилизатора напряжения показывает:
входное напряжения;
выходное напряжения;
мощность нагрузки;
индикацию аварийных и защитных режимов.
Гарантия
Гарантийный срок: 3 года
Область применения
Рекомендуется использовать стабилизатор напряжения SUNTEK QUANTUM 1000ВА для обеспечения стабильным напряжением:
газовых котлов и котельной автоматики;
телевизоров и аудио-видеотехники;
компьютеров, сетевого и телекоммуникационного оборудования;
систем видеонаблюдения и сигнализации;
бытовой техники с электронным управлением.
ВАЖНОЕ ПРЕИМУЩЕСТВО
Инверторные стабилизаторы SUNTEK не имеют смертельно-опасный байпас для Вашей техники, в отличии от моделей других брендов! Поэтому при перегрузке, выходе параметров за допустимые пределы или внутренней неисправности – стабилизатор напряжения SUNTEK QUANTUM не передаёт входное сетевое напряжение на нагрузку ( явление известное как активный байпас в диапазоне 187-240В) , а выполняет защитное отключение нагрузки.
Нужен стабилизатор стабилизатор напряжения для мощного котла? Это SUNTEK QUANTUM 1000ВА.
Газовые котлы особенно чувствительны к качеству питания из-за наличия:
электронных плат управления;
циркуляционных насосов;
датчиков и автоматики.
SUNTEK QUANTUM 1000ВА:
предотвращает ошибки и сбои платы;
защищает от кратковременных скачков;
обеспечивает стабильную работу отопления даже при плохой сети.
Стабилизаторы напряжения SUNTEK QUANTUM принципиально не используют схему автоматического байпаса с подачей нестабилизированного напряжения на нагрузку даже в диапазоне 187-240 Вольт, который используют другие марки.
Алгоритм защиты другой:
напряжение всегда формируется инверторной схемой;
выходное питание не зависит напрямую от параметров сети;
при перегрузке или аварийном режиме:
– стабилизатор не пропускает «сырое» сетевое напряжение, а безопасно отключает нагрузку, защищая подключённое оборудование.
То есть возможны только два сценария:
1 Сценарий. На выходе — стабильные 230 +/-2 %В с правильной синусоидой
2 Сценарий. Полное защитное отключение, без риска повреждения техники, ситуация при котором 187 или 240 В попадает на оборудование, исключён конструктивно.
Документация
Для ознакомления с техническими характеристиками, правилами установки, подключения и эксплуатации вы можете скачать официальный паспорт изделия.
Паспорт инверторных стабилизаторов напряжения SUNTEK QUANTUM (PDF)
Скачать паспорт
