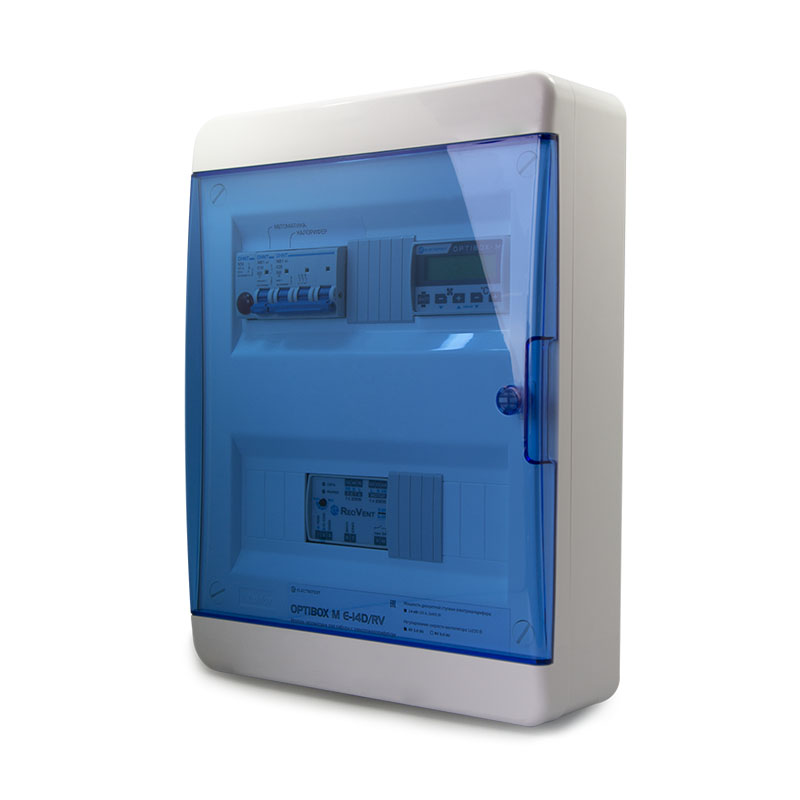

Модуль-шкаф OPTIBOX M E-XD-RV-5.0 со встроенным симисторным регулятором оборотов вентилятора с током до 5 А (1х230В) для регулировки скорости вентилятора по сигналу 0-10В.
В шкафу автоматики данной модификации отсутствует силовая часть для питания электрического калорифера.
Модуль автоматики OPTIBOX серии M E-D предназначен для управления системой приточной/ приточно-вытяжной вентиляции с электрическим нагревателем и водяным или фреоновым охладителем (ККБ), с рекуперацией, с функцией управления внешними регуляторами скорости вентиляторов по сигналу 0-10 В, c возможностью управления с мобильных устройств по Wi-Fi (в том числе через Интернет).
Шкафы автоматики OPTIBOX полностью совместимы с оборудованием любого производителя: Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, Lufberg, NED, Ostberg, Ruck, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других.
ШКАФЫ АВТОМАТИКИ ВЕНТИЛЯЦИИ OPTIBOX M E-D
- Совместимы с вентиляционным оборудованием любого производителя
- Интеллектуальный алгоритм управления, точность поддержания температуры ± 3°С
- Управление с лицевой панели шкафа, пульта ДУ, модуля Wi-fi через мобильное приложение
- Встроенное плавное управление электрическим калорифером с мощностью первой ступени до 6,4 кВт (2x400В) или 12, 18 кВт (3x400В)
- Управление 2-х позиционным приводом заслонки наружного воздуха или приводом с возвратной пружиной с напряжением питания ~230 В
- Управление пластинчатым рекуператором без байпаса для экономии электроэнергии
ВОЗМОЖНОСТИ
- Функциональный и универсальный шкаф автоматики
- Выполняет более 20 задач
- Монтаж и подключение шкафа автоматики не требуют специальной подготовки. На схеме подключения оборудования показана максимальная комплектация, неиспользуемое оборудование можно не подключать. Выбор состава оборудования осуществляется из сервисного меню контроллера
- Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха
- Использование специального расширителя портов позволяет одновременно управлять шкафом с пульта ДУ и через SCADA-систему
- Совместим с вентиляционным оборудованием любого производителя
ХАРАКТЕРИСТИКИ ШКАФОВ OPTIBOX M E-D:
- Дискретный нагрев первой ступенью электрического калорифера до 14 /18/27 кВт
- Подключение до 2-х внешних дискретных ступеней электрокалорифера
- Управление 1-ф или 3-ф вентиляторами
- Управление внешними или встроенными регуляторами скорости по сигналу 0-10 В
- Управление приводами с напряжением ~230 В
- Охлаждение водой или фреоном (ККБ)
- Контроль обмерзания рекуператора без байпаса
- ДУ с пульта, по Wi-Fi, Modbus, SCADA
- Класс защиты IP 41/IP65 Габариты (ШхВхГ) 385х290х102 мм
- Гарантия 2 года
МОДИФИКАЦИИ
Модификации, указывающие тип управления и мощность калорифера:
OPTIBOX M E-14D Дискретное управление электрокалорифером через контактор до 14 кВт 3х400 В.
OPTIBOX M E-18D Дискретное управление электрокалорифером через контактор до 18 кВт 3х400 В.
OPTIBOX M E-27D Дискретное управление электрокалорифером через контактор до 27 кВт 3х400 В.
OPTIBOX M E-XD Дискретное управление внешней ступенью электрокалорифера. В шкафу автоматики данной модификации отсутствует силовая часть для питания электрического калорифера.
Модификации, указывающие тип управления вентилятором:
OPTIBOX M E-D/x-x. В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.
OPTIBOX M E-D/xx. В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.
OPTIBOX M E-D/RV. В модулях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.
OPTIBOX M E-D/X. В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.
