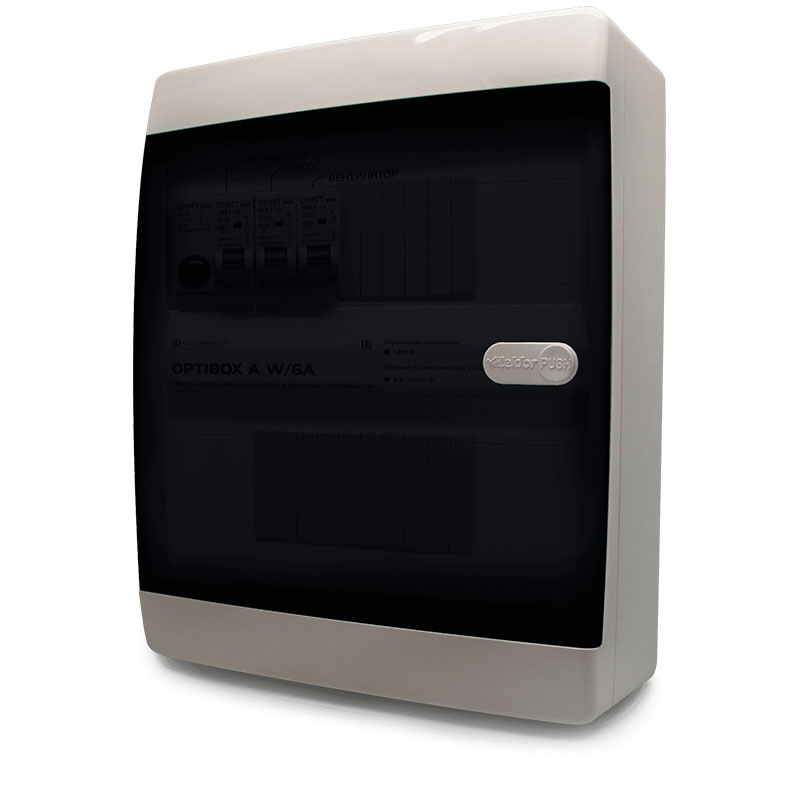

ELECTROTEST OPTIBOX A W-TR24/X модуль-шкаф автоматики вентиляции

Модуль автоматики предназначен для управления системой приточной/ приточно-вытяжной вентиляции простой конфигурации. Модули автоматики позволяют управлять водяным нагревом и водяным или фреоновым охлаждением, вентиляторами и заслонками, а также рекуператором или рециркуляцией. Управление скоростью вентиляторов осуществляется через встроенные или внешние регуляторы скорости, в том числе и по сигналу 0-10 В. Шкаф автоматики OPTIBOX A W полностью совместим с оборудованием любого производителя: Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, Lufberg, NED, Ostberg, Ruck, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других. Поставляется в комплекте с пультом дистанционного управления RC4

В данной модели OPTIBOX A W/X отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов. Установлен дополнительный источник питания ~24 В, позволяющий подключать приводы заслонок и клапанов, имеющие питание 24 В.

ШКАФЫ АВТОМАТИКИ ВЕНТИЛЯЦИИ OPTIBOX A W

• Уникальный интеллектуальный алгоритм регулирования не требует пусконаладки
• Новый настенный пульт управления RC4 (в комплекте) до 200м. от управляемого объекта
• Встроенный цифровой датчик температуры и влажности в пульте RC4 (новинка!) позволяет использовать пульт как дополнительный комнатный датчик c мониторингом климата в помещении.
• Увеличено количество информации, выводимой на дисплей для настройки и мониторинга
• Возможность параллельного подключения до 3х пультов RC4 с «перехватом управления»
• Возможность Wi-Fi управления с мобильных устройств (в том числе через Интернет)

ВОЗМОЖНОСТИ

- Интеллектуальный алгоритм управления
- Точность поддержания температуры ±1°С
- Управление с пульта ДУ и модуля Wi-fi через мобильное приложение
- Совместим с вентиляционным оборудованием любого производителя

ХАРАКТЕРИСТИКИ OPTIBOX A W:

• Нагрев водяным калорифером
• Питание циркуляционного насоса до 5 А 1х230 В
• Управление 1-ф или 3-ф вентиляторами
• Управление внешними или встроенными регуляторами скорости по сигналу 0-10 В
• Управление приводами с напряжением ~230 В и ~24 В (модификация TR24)
• Охлаждение водой или фреоном (ККБ)
• Контроль обмерзания рекуператора
• Управление рециркуляцией по сигналу 0-10 В
• ДУ с пульта, по Wi-Fi, Modbus, SCADA
• Класс защиты IP 41
• Габариты (ШхВхГ) 385х290х102 мм
• Гарантия 3 года

МОДИФИКАЦИИ

OPTIBOX A W/x-x. В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.

OPTIBOX A W/xx. В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.

OPTIBOX A W/RV. В модулях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3А/5А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.

OPTIBOX A W/X. В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

OPTIBOX A W/6A. В модулях модификации “6A” встроена силовая часть для питания однофазных вентиляторов до 6 А (1х230В).

OPTIBOX A W-TR24. В шкафах установлен дополнительный источник питания ~24 В, позволяющий подключать приводы заслонок и клапанов, имеющие питание 24 В. При этом возможны те же четыре варианта управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV или внешнее управление двигателями.

OPTIBOX A W-. В шкафу предусмотрено трехпозиционное управление приводом смесительного узла, имеющего напряжение питания ~230 В. При этом возможны те же варианты управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV, внешнее управление двигателями или управление вентиляторами до 6 А.
